Радиорелейная станция «Азид-5А»
|
|
|
|
|
|
Основное применение
радиостанция может найти для организации локальных стационарных или временных
(передвижных) линий связи в качестве: • радиовставки в cоединительные линии городских, учрежденческих
или сельских АТС; • радиовставки, обеспечивающей подключение отдаленных телефонных аппаратов к АТС; • радиовставки между телефонными
аппаратами; • комбинации перечисленных функциональных
возможностей. Высокочастотное
оборудование радиостанции производится несколько лет и имеет высокую
эксплуатационную надежность. |
|
|
|
|
|
Основные параметры: Основной состав: •

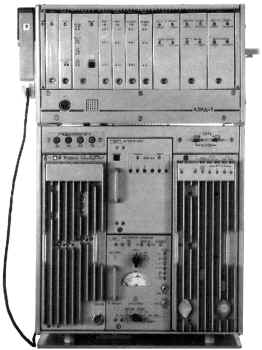

стойка аппаратная (ВЧ аппаратура с устройством уплотнения); •
щит ввода и защиты; •
комплект кабелей; •
направленная антенна; •
устройство крепления антенны. По
отдельному заказу поставляется телескопическая мачта. Общие сведения: •
диапазон частот, МГц 391-469 •
количество рабочих частот 84 •
минимальный разнос частот приемника и передатчика, МГц 30 •
нестабильность частот, % 0,001 Приемник: •
Чувствительность при соотношении сигнал/шум -35дБ, мкВ 4,5 •
Избирательность, дБ: по
соседнему каналу 70 по
зеркальному каналу и ПЧ 80 Передатчик: •
вид модуляции частотная •
выходная мощность, Вт 6 •
уровни побочных излучений, дБ 70 Число подключаемых линий АТС: •
абонентских / соединительных 12 / 6 Устройство уплотнения каналами: • число телефонных каналов . 6+1 (служебный) • полоса частот канала, КГц 0,3-3,4 • уровень аппаратурных шумов, дБ –58 Антенна: • коэффициент усиления, дБ 13 • коэффициент стоячей волны 1,95 • импеданс, Ом 75 Электропитание: • напряжение переменного тока, В 187-242 постоянного тока, В 22-29,7 • потребляемая мощность, Вт 200 Устойчивость к климатическим
воздействиям: • температура среды при хранении/ эксплуатации, °С -50...+65/-30...+50 • относительная влажность, % 98 Габаритные размеры и масса: • стойка аппаратная, мм/кг 510х780х465/91 • щит ввода и защиты, мм/кг 400х300х100/8 • антенна, мм/кг 1366х943х225/10 Сертификат № ОС/1-РРС-42 ИЯТН.464415.006-24 ТУ |
|
|
|
|
|
