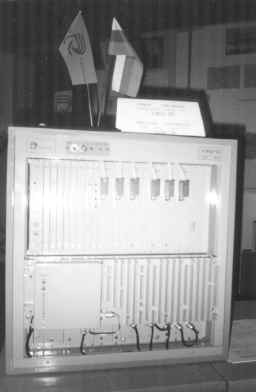

Малоканальная цифровая радиорелейная
станция «Азид-5Ц»
|
|
|
|
|
|
Радиостанция «Азид-5Ц» предназначена
для организации локальных стационарных или временных (передвижных) линий
связи в качестве: • радиовставки
в соединительные линии городских, учрежденческих и сельских АТС; • радиовставки,
обеспечивающей подключение отдаленных телефонных аппаратов к АТС; • радиовставки
между телефонными аппаратами. Семейство ЦРРС
«Азид-5Ц» состоит из оконечных станций, промежуточных станций с выделением
телефонных каналов от 1 до 6 с каждого направления
и ретрансляционных с выделением
канала служебной связи и канала ТУ-ТС. В ЦРРС
«Азид-5Ц» обеспечивается дистанционное управление и контроль РРЛ по линии с
пульта дистанционного управления или ПЭВМ. Максимальная
протяженность РРЛ до 400 км с 11-ю ретрансляциями. |
|
|
|
|
|
Основные параметры: •
диапазон частот, МГц 394-410;434-450 • количество частот 32 • шаг сетки частот, МГц 0,93 • минимальный разнос частот приемника и
передатчика, МГц 24 • вид модуляции четырехпозиционная фазовая манипуляция • групповая скорость передачи, кБит/с 512 • информационная скорость передачи, кБит/с 384 • мощность передатчика, регулируемая, Вт 9-2 • чувствительность приемника при вероятности
ошибки 10-6 дБВт -125 • протяженность одного интервала связи, км 40 • коэффициент усиления антенны, дБ 13 • число подключаемых линий АТС: абонентских 6 или соединительных 6 или ОЦК, 64 кБит/с 6 или их комбинация Сервис: • канал ТУ-ТС, 8 кБит/с, шт. 1 • аварийная сигнализация состояния, линий, шт. 5 • канал служебной связи, 32 кБит/с,
шт. 1 • конференц. связь имеется • громкоговорящая служебная связь
имеется Габариты, мм 511х535х325 Электропитание: • напряжение сети переменного тока, В
220+22 • напряжение сети постоянного тока, В
48-72 Условия эксплуатации: • диапазон рабочих температур, °С
-10...+50 |
|
|
|
|
|
©
